1. Estándar
IEC 60502, 60228, 60332, 60331
Normas VDE 0276-620
HD 620 temporada 1: 1996
DIN EN 60228 clase 2 (construcción)
2. Aplicación
Este cable se utiliza para instalaciones fijas, como redes de distribución o instalaciones industriales. Puede instalarse en canaletas, zanjas o directamente enterrado en tierra.
3. Descripción del producto
1) Tensión nominal: 0.6/1KV 3.6/6KV 6.5/11KV, 11KV, 33KV, 66KV, 132KV
2) Temperatura máxima de trabajo: 90 grados C
3) Temperatura máxima durante el cortocircuito (menor o igual a 5 s): 250 ºC
4) Conductor: cobre o aluminio clase 1, 2
5) Área seccional: 25 - 630mm2
6) Aislamiento: XLPE
7) Número de núcleos: 1, 3
8) Armadura: alambre de acero o cinta de acero para cables de 3 núcleos y material no magnético para cables de un solo núcleo.
9) Cubierta exterior: PVC
10) Radio de encastre mínimo: 15 veces el radio del cable para cables de un solo núcleo y 12 veces para cables de varios núcleos
11) Resistencia máxima de CC del conductor a 20 grados C:
|
Modelo |
Nombre |
Sitio de aplicación |
Área de sección |
Núcleos |
Voltaje de tasa |
|
VV |
Cable de alimentación con cubierta de PVC y aislamiento de PVC, conductor de cobre |
En interiores, en túneles o zanjas para cables, que no soporten fuerzas mecánicas externas. No se permiten cables unipolares tendidos en conductos magnéticos. |
10 16 25 35 50 70 95 120 150 185 240 300 400 |
1 2 3 4 5 3+1 4+1 3+2 |
0.6/1kV 8,7/15 kV 12/20 kV 18/30 kV 21/35 kV |
|
VLV |
Cable de alimentación con cubierta de PVC y aislamiento de PVC, conductor de aluminio |
||||
|
YJV |
Cable de alimentación con cubierta de PVC y aislamiento XLPE con conductor de cobre |
||||
|
YJLV |
Cable de alimentación con cubierta de PVC y aislamiento XLPE con conductor de aluminio |
||||
|
YJY |
Cable de alimentación con cubierta de PE y aislamiento XLPE con conductor de cobre |
||||
|
YJLY |
Cable de alimentación con cubierta de PE y aislamiento XLPE con conductor de aluminio |
||||
|
VV22 |
Cable de alimentación con cubierta de PVC y blindaje con cinta de acero y aislamiento de PVC, conductor de cobre |
Interior, túnel, zanja de cables o tendido subterráneo, capaz de soportar fuerzas mecánicas externas, pero que no puede permitirse un gran tirón. |
|||
|
VLV22 |
Cable de alimentación con cubierta de PVC y blindaje con cinta de acero y aislamiento de PVC, conductor de aluminio |
||||
|
Versión 22 de YJ |
Cable de alimentación con cubierta de PVC y blindaje con cinta de acero y aislamiento XLPE con conductor de cobre |
||||
|
YJLV22 |
Cable de alimentación con cubierta de PVC y blindaje con cinta de acero y aislamiento XLPE con conductor de aluminio |
||||
|
Versión 23 de YJ |
Cable de alimentación con revestimiento de PE y blindaje con cinta de acero y aislamiento XLPE con conductor de cobre |
||||
|
YJLV23 |
Cable de alimentación con revestimiento de PE y blindaje con cinta de acero y aislamiento XLPE con conductor de aluminio |
||||
|
VV32 |
Cable de alimentación con revestimiento de PVC y blindaje de alambre de acero con aislamiento de PVC y conductor de cobre |
En interior, en túnel, zanja para cables, pozo o enterrado, capaz de soportar esfuerzos mecánicos externos y una cierta tensión. |
|||
|
VLV32 |
Cable de alimentación con revestimiento de PVC y blindaje de alambre de acero con aislamiento de PVC y conductor de aluminio |
||||
|
YJV32 |
Cable de alimentación con revestimiento de PVC y blindado con alambre de acero y aislamiento XLPE de cobre |
||||
|
YJLV32 |
Cable de alimentación con revestimiento de PVC y blindaje de alambre de acero con aislamiento XLPE y conductor de aluminio |
||||
|
YJV33 |
Cable de alimentación con revestimiento de PE y blindaje de alambre de acero con aislamiento XLPE y conductor de cobre |
||||
|
YJLV33 |
Cable de alimentación con revestimiento de PE y blindaje de alambre de acero con aislamiento XLPE y conductor de aluminio |
5: Certificación del producto

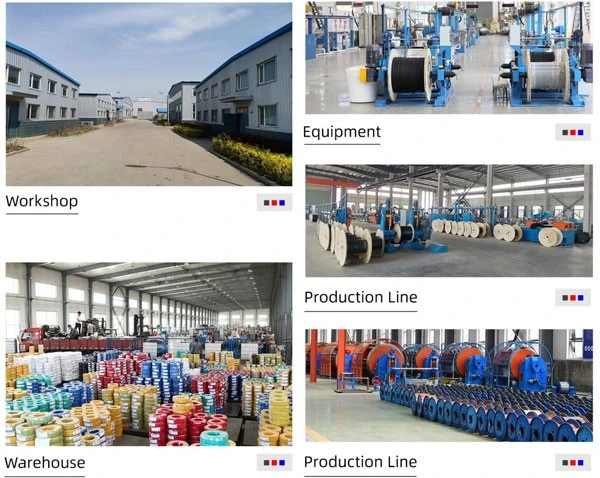

6: Sobre nosotros
Shaanxi Woquan Trading Co., Ltd. se dedica a la fabricación de una amplia gama de cables y alambres eléctricos con voltaje nominal de 300v a 36kv. Los cables y alambres eléctricos se aplican para uso industrial, comercial y residencial. Incluyendo cable aislado de PVC, cable aislado de XLPE, cable de haz aéreo, cable de control, conductor aéreo desnudo (AAC, AAAC, ACSR, ACAR), cables eléctricos con o sin revestimiento aislados de PVC o XLPE, que se utilizan para generación de energía, transmisión de energía, distribución de energía, cableado doméstico, equipo eléctrico, petróleo y gas, marino y a bordo, telecomunicaciones, control e instrumentación, etc.
Con un esfuerzo continuo por mejorar el procesamiento y la gestión de la calidad, Shaanxi Woquan Trading Co., Ltd. cuenta con la certificación ISO 9001 y CCC (Certificación obligatoria de productos de China). Con calidad y servicio, hemos suministrado cables para ferrocarriles de China, residencias militares, centrales eléctricas y subestaciones, industria petroquímica, hospitales, proveedores de agua, bienes raíces, centros comerciales, fundiciones y minería. Para el mercado extranjero, Zhongmai Cable ha desarrollado mercados en América del Norte, Asia, África, América del Sur, Medio Oriente, etc.
7: Paquete y envío
