¿Qué es el cable nm-b?
El cable NM-B es un cable de cableado universal especificado en el Código Eléctrico Nacional (NEC) de los Estados Unidos, comúnmente utilizado en edificios residenciales como desvío para enchufes, interruptores y otras cargas. Cumple con las especificaciones AWG (American Wire Gauge) y ha pasado la certificación UL (Underwriters Laboratories), apto para la industria de herramientas mecánicas.
Estructura y Materiales
La estructura del cable NM-B incluye hebras simples o múltiples de alambre de cobre desnudo 14-2/0AWG trenzado fino, aislamiento de alambre con núcleo termoplástico de 90 grados resistente al calor, de acuerdo con la norma ASTM-B3/B8. . Su funda está recubierta de nailon transparente, brillante por fuera y de fácil instalación a través de tuberías. Además, la funda del cable se puede personalizar en color según los requisitos del cliente.
Escenarios de aplicación
Los cables NM-B son particularmente adecuados para la construcción de alambres debido a su excelente estabilidad térmica, resistencia mecánica, resistencia al frío, dureza de la superficie, resistencia a la flexión, resistencia al impacto, resistencia al desgaste, resistencia química, resistencia al aceite, resistencia a la gasolina y propiedades autolubricantes. Se utiliza ampliamente en edificios residenciales como desvío de enchufes, interruptores y otras cargas.
Aplicaciones
El tipo NM-B (cable con revestimiento no metálico) se puede utilizar tanto para trabajos expuestos como ocultos en lugares normalmente secos a temperaturas que no excedan los 90 grados (con ampacidad limitada a la de conductores de 60 grados) como se especifica en el Código Eléctrico Nacional de 2011. El cable NM-B se utiliza principalmente en cableado residencial como circuitos derivados para enchufes, interruptores y otras cargas. El cable NM-B se puede tender en huecos de aire de paredes de bloques de mampostería o azulejos donde dichas paredes no estén mojadas o en lugares húmedos. La tensión nominal del cable NM-B es de 600 voltios.
Estándares
El cable tipo NM-B cumple con: • ASTM B-3 y B-8 • Estándar UL 83 • Estándar UL 719 • Especificación federal AA-59544 • Código Eléctrico Nacional, NFPA 70. Edición 2011 • RoHS/ALCANCE
Presupuesto
Cable con revestimiento no metálico. 600 voltios. Conductores de cobre. Chaqueta codificada por colores. Cuatro conductores disponibles con dos neutros.
Cable NM-B (con revestimiento no metálico)

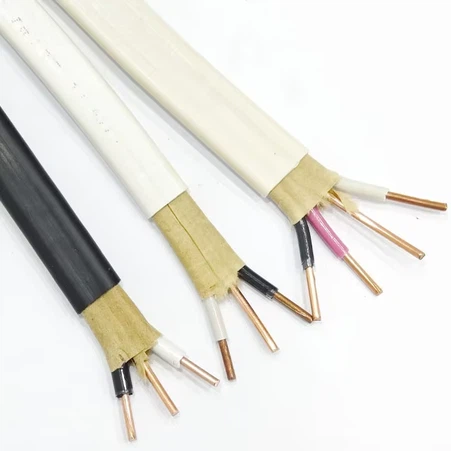

El cable tipo NM-B se fabrica como cable de 2, 3 o 4 conductores, con un cable de tierra desnudo. Los conductores de cobre son cobre recocido (blando). Los conductores trenzados están comprimidos. El aislamiento del conductor es de cloruro de polivinilo (PVC) de 90 grados y con cubierta de nailon.
El tipo NM-B está diseñado para un extracción más fácil, lo que resulta en una instalación más sencilla. La cubierta del cable está codificada por colores para una rápida identificación del tamaño; Blanco - 14 AWG, amarillo - 12 AWG, naranja - 10 AWG y negro - 8 AWG y 6 AWG.
1. Chaqueta: PVC, retardante de llama. 90 grados.
2. Montaje: el conductor colocado en paralelo, con cinta de papel kraft envuelto.
3. Envoltura: cinta de papel kraft sobre el conductor de puesta a tierra.
4. Chaqueta central: nailon
5. Aislamiento: PVC, tipo THHN.
6. Conductor: cobre recocido, cumple con ASTM B3.
